汽車外部照明氣霧試驗箱

文章出處 : 技術知識 文章編輯 : 環儀儀器 閱讀量 : 發表時間 : 2025-06-26

汽車外部照明氣霧試驗箱適用于照明裝置和光信號裝置，用于評定其內部在復雜環境條件下的霧氣凝結情況。試驗箱具有兩個獨立控制溫濕度的試驗艙，模擬燈具安裝在整車上時，面罩（配光鏡）和燈殼所處的環境，分別為面罩艙和燈殼艙。試驗艙溫度控制范圍覆蓋0℃~100℃，相對濕度為5%~98%。

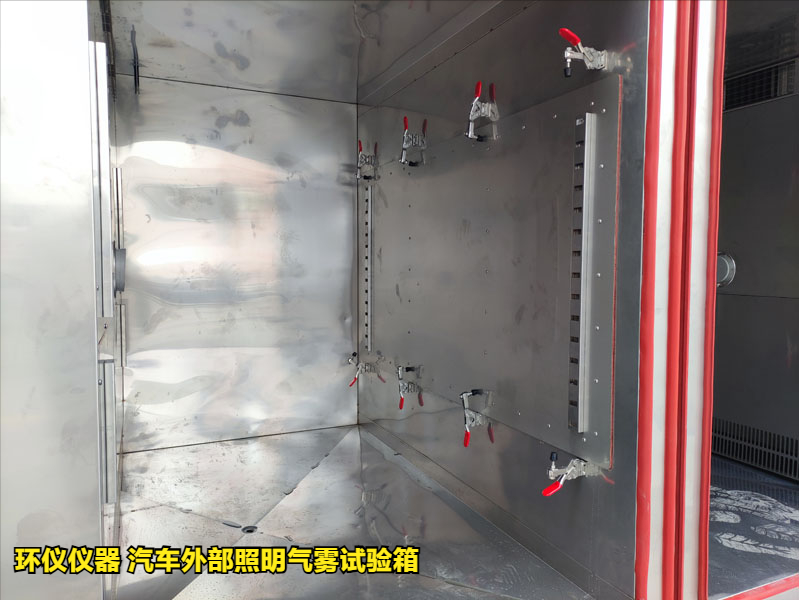

汽車外部照明氣霧試驗箱(圖1)

滿足標準：

GB/T 10485-2025 道路車輛外部照明和光信號裝置環境耐久性

吉利Q/JLYJ7110230E-2020乘用車前照燈及前霧燈技術條件中：5.8雙溫箱霧氣驗證要求

吉利Q/JYJ7110231C-2019乘用車信號燈技術條件中：5.10霧氣驗證試驗

豐田TSC3000G，車燈霧氣試驗要求

技術參數：

汽車外部照明氣霧試驗箱(圖2)

系統性能：

1.刮風模擬系統：提供的最大風速為50 km／h，風速在 0～50 km／h之間可調

2.淋雨模擬系統：水溫度在+10~+35 ℃之間，壓力在0~500kPa之間。

3.太陽光照模擬系統：光照能量在 0~1200 W/m2之間可調。

4.壓力模擬系統：氣壓差范圍在5~50Pa之間可調。

汽車外部照明氣霧試驗箱(圖3)

產品結構：

汽車外部照明氣霧試驗箱的基本結構為兩個箱體，即A箱和B箱。A箱提供車燈在車體外的環境條件，而B箱提供發動機艙的環境條件。車燈通過治具固定在兩個箱體之間，車燈殼體處于B箱，而透鏡處于A箱。A、B兩箱可獨立控溫，溫度范圍在-40~+100℃之間，濕度范圍在5%RH~95%RH之間，可滿足車燈在實際裝車條件下的溫濕度差條件的要求。

同時，箱內還配有鹵素?zé)?、淋雨噴嘴和吹風裝置，可以較好地模擬實際使用中頭燈透鏡所面臨的日照、雨淋和風吹等狀況。

汽車外部照明氣霧試驗箱(圖4)
