LED光源溫濕度應力試驗箱的試驗應用

文章出處 : 技術知識 文章編輯 : 環儀儀器 閱讀量 : 發表時間 : 2025-05-22

對于 LED 光源的可靠性失效分析，一般采用加大應力 (如高溫應力和濕度應力等) 的方法對樣品進行加速老化，這樣可在短時間內得到樣品失效信息并對其可靠性進行分析。下面，我們以高溫應力和濕度應力作為常見的老化條件，為大家講解LED光源在高溫高濕條件下的失效原理。

LED高溫高濕失效應力分析：

試驗設備：環儀儀器 LED光源溫濕度應力試驗箱

試驗標準：JESD 22-A101C、IEC60068-2-30等

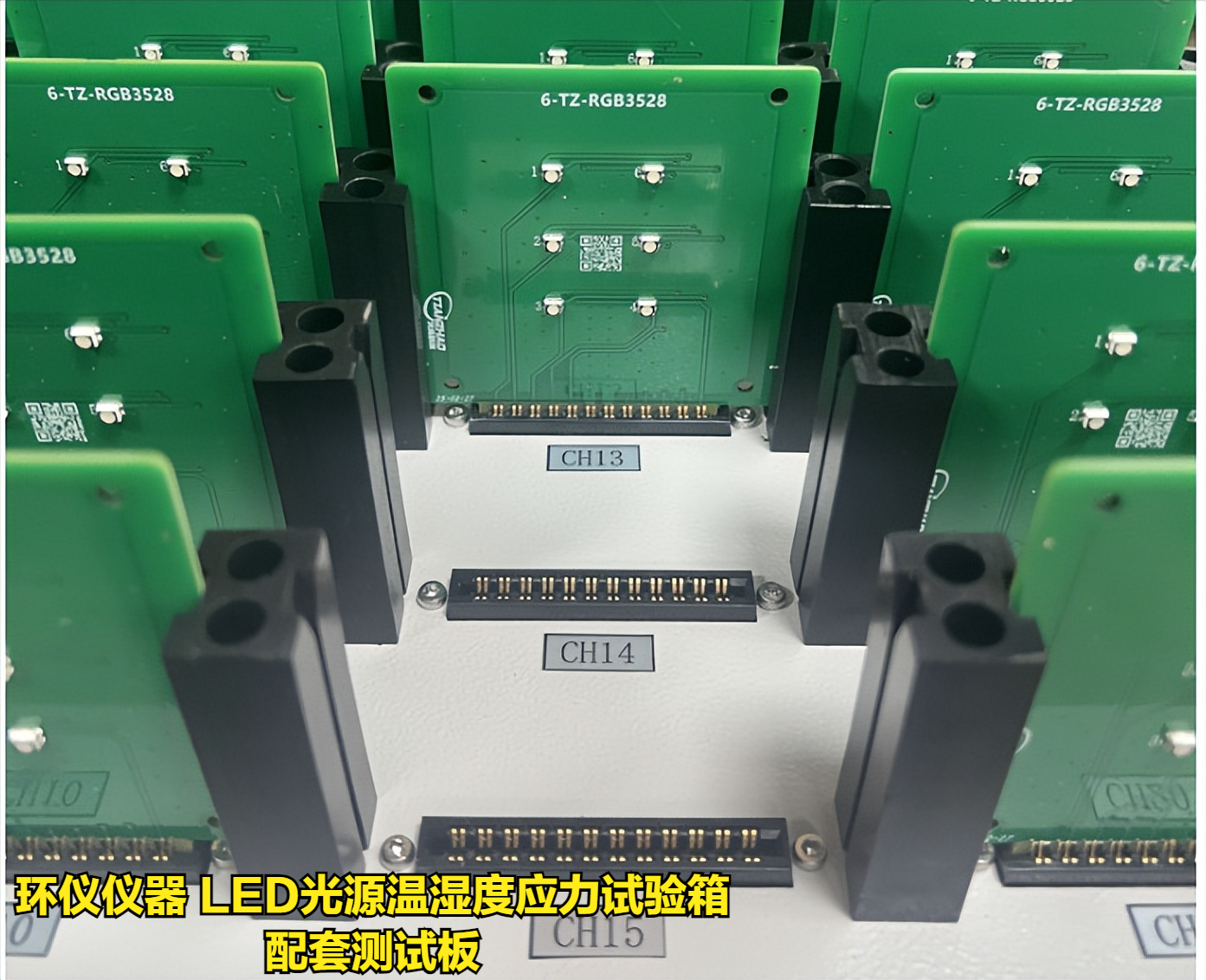

LED光源溫濕度應力試驗箱的試驗應用(圖1)

試驗方式：

LED在溫濕度下的工作壽命試驗是利用恒定的溫度、濕度和電流對進行加速老化，根據試驗結果得出在此溫濕度下的工作壽命。

① 高溫高濕工作壽命(WHTOL): 評估 LED 封裝在工作期間因溫度和濕度引起的應力下的性能。使用高溫、高濕度的方法，加速環境水汽透過外部保護材料或沿著外部保護材料和連接它的金屬導體之間的界面滲透到器件內部，可能導致可靠性降低。

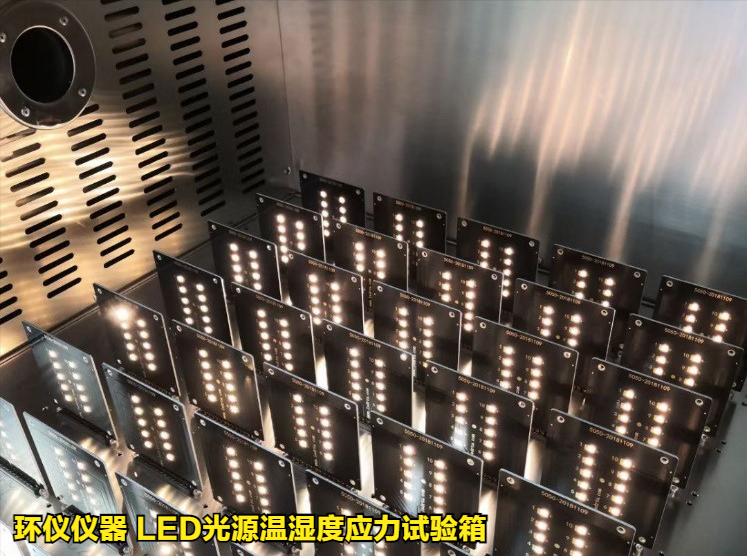

LED光源溫濕度應力試驗箱的試驗應用(圖2)

WITOL是LED 電子元器件中最常見也最重要的評估試驗。最常見的高溫高濕條件為雙 85，即溫度為 85℃，濕度為85% RH。LED 封裝應根據 JESD 22-A101C 進行試驗:每項試驗應至少使用3個不同批次的78 個 LED 封裝每批次為 26個。在最大額定工作電流下通電，1h開，1 h 關為一個循環，循環持續 1 000 h，試驗溫度為 85 ℃、相對濕度為 85%。

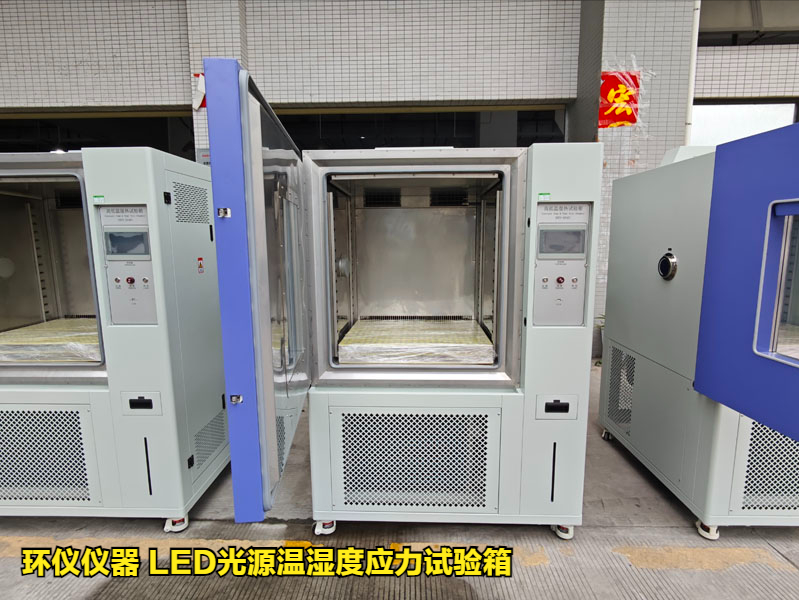

LED光源溫濕度應力試驗箱的試驗應用(圖3)
