熱真空實驗為航天工程用品和材料必做實驗，熱真空實驗可以考核航天用品和材料的熱設計，航天器熱真空試驗設備的主要構成由什么部分組成？下面我們來了解一下。
熱真空試驗設備主要由真空容器、熱沉、真空抽氣系統、高低溫度調節系統、試驗件安裝底板、檢測與測量系統.控制與數據采集處理系統等組成。根據試驗要求，部分設備還包括防污染系統、復壓系統和其他外圍輔助系統等。

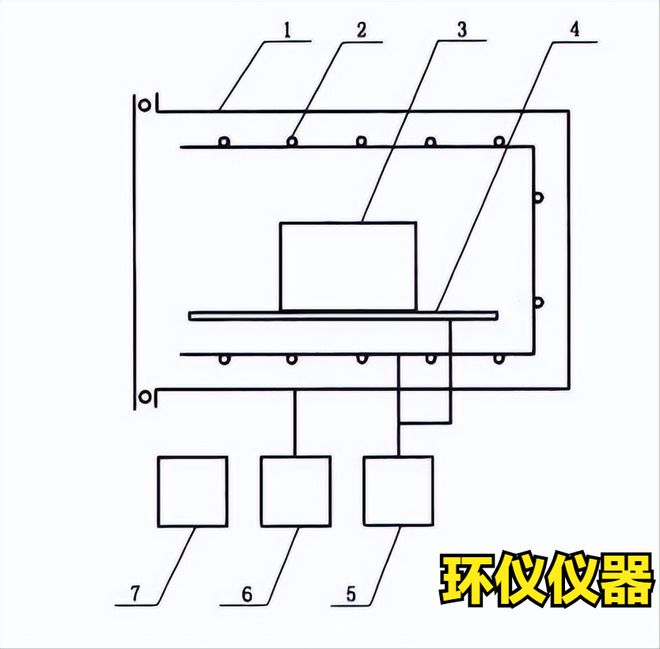

熱真空試驗設備中的熱沉溫度在一定范圍內連續可調，應滿足試件達到最大和最小預期溫度的要求。熱真空試驗設備具有熱真空試驗及熱循環試驗功能。設備的組成見下圖。
說明:
1.真空容器;
2.熱沉;
3.試驗件;
4.試驗件安裝底板(溫控或非溫控);
5.熱沉及底板溫控系統 ;
6.真空抽氣系統;
7.控制與數據采集/處理系統。
