隨著海洋裝備地迅速發(fā)展，越來越多的電子設(shè)備部署在南海島嶼、島礁上。根據(jù)調(diào)研，裝備在島上安裝使用不足半年，一部分部件和外協(xié)件表面會出現(xiàn)比較嚴(yán)重的銹蝕、起泡、龜裂等現(xiàn)象。為此，我們使用光照鹽霧綜合環(huán)境氣候箱對電子設(shè)備進(jìn)行模擬試驗(yàn)。

電子設(shè)備的光照鹽霧綜合試驗(yàn)：

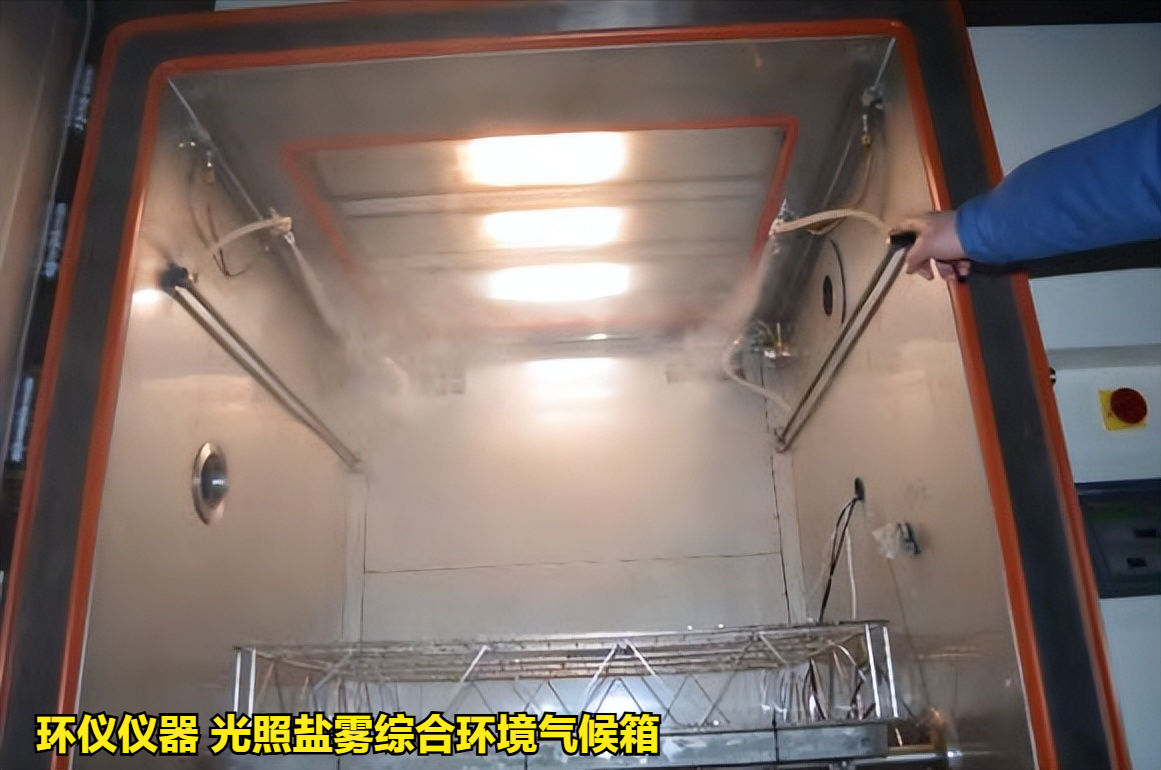

試驗(yàn)設(shè)備：環(huán)儀儀器 光照鹽霧綜合環(huán)境氣候箱

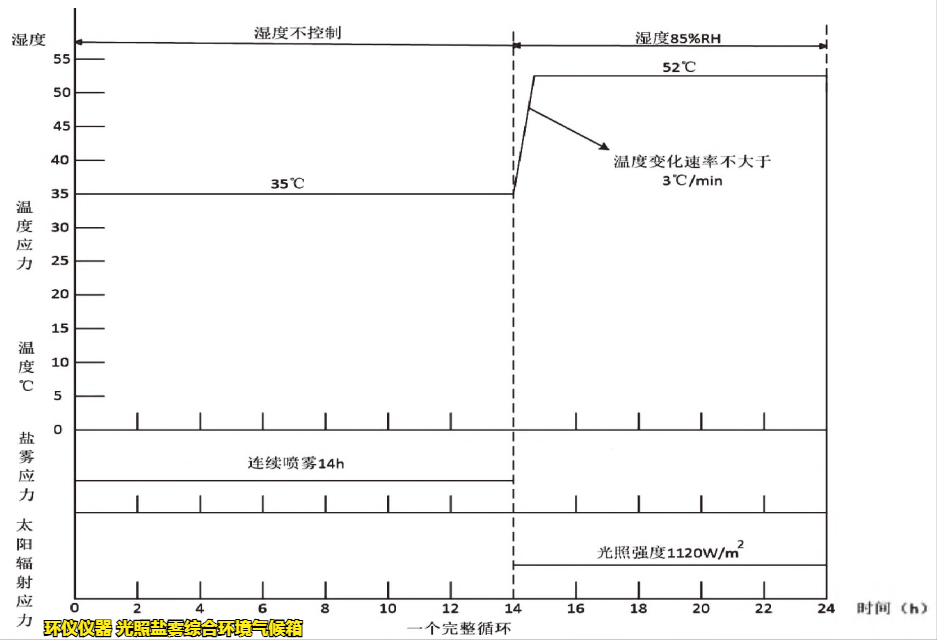

試驗(yàn)剖面：

試驗(yàn)方法：

(1)按照上圖試驗(yàn)剖面，調(diào)節(jié)試驗(yàn)箱溫度為35 ℃并在噴霧前將試件保持在這種條件下至少2h。

(2)噴鹽霧14h或有關(guān)文件規(guī)定的時間。在整個噴霧期間，鹽霧沉降率和沉降溶液的pH值至少每隔8h測量一次，保證鹽溶液的沉降率為(3~9)mL/(80cm2·h)。

(3)干燥階段結(jié)束時，將溫度升至52℃，相對濕度保持在85%，同時施加輻照度為1120W/m2的太陽光照，并保持10h。結(jié)束后對樣件外觀進(jìn)行檢査并拍照。

(4)保持結(jié)束后，應(yīng)重復(fù)步驟(2)~(3)，進(jìn)行28個循環(huán)。結(jié)束后對樣件外觀進(jìn)行檢查并拍照。

試驗(yàn)意義：

島礁氣候環(huán)境復(fù)雜多變，常年具有高溫、高濕、高鹽霧以及強(qiáng)太陽輻射等特點(diǎn)，對武器裝備結(jié)構(gòu)材料、電子器件以及雷達(dá)通信等設(shè)備的可靠性造成巨大影響，從而導(dǎo)致武器裝備性能降級或失效。

由此可見，溫濕度、鹽霧以及太陽輻射綜合應(yīng)力考核對于武器裝備的重要。因此，為了彌補(bǔ)現(xiàn)有裝備結(jié)構(gòu)、材料和工藝考核的不足，需要使用光照鹽霧綜合環(huán)境氣候箱對產(chǎn)品進(jìn)行溫度-濕度-光照-鹽霧綜合環(huán)境應(yīng)力試驗(yàn)，包括的試驗(yàn)應(yīng)力有溫度、濕度、鹽霧和太陽輻照。

如有光照鹽霧綜合環(huán)境氣候箱的試驗(yàn)疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
