《航天器熱真空試驗方法》是2018年5月1日實施的一項中國國家標準。航天器的熱真空試驗，主要用到的試驗設備為熱真空試驗箱，其中真空系統是一個很重要的組成部分，下面我們來了解一下。
航天器熱真空試驗的熱真空試驗箱：

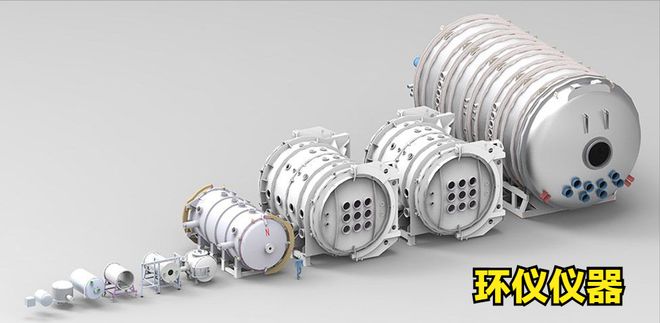

1.主要型號：環儀儀器 HYOV系列
2.系統組成：真空系統
1.根據空間模擬室的壓力變化范圍選用真空計;
2.真空計應滿足測量不確定性在±80%以內;
3.真空規管應布置在空間模擬室內或航天器內部，開口面的朝向應合理;
4.空間模擬室內的真空規管應均勻分布，滿足一定的數量要求，并有備份;
5.真空度測量應采用計算機控制的測量系統進行壓力測量。
.jpg "航天器熱真空試驗真空系統要求(圖1)")
1.采用國際知名品牌的低溫泵，旋片泵和羅茨泵，真空系統更加可靠，性能更加優越。
2.為真空系統配獨立的冷水機組，實現冷卻水源的潔凈。
3.可選配分子泵為輔泵實現試件放氣量大時的抽氣工作，以降低低溫泵的再生次數，節省試驗時間，實現工作連貫性。
4.可選配分子泵+旋片泵+羅茨泵系統，當選用該系統時極限真空度為5*10^-4Pa。
5.可選配低溫泵+干泵+羅茨泵系統，實現真空無油真空系統，滿足潔凈真空室要求。
